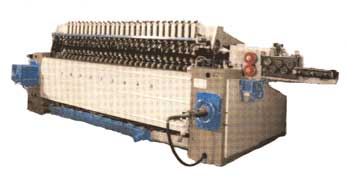

Предназначена для сварки арматурных сеток шириной от 1000 до 2650 мм с ячейкой от 50х100 мм, из прутков диаметром до 8 мм.
Предназначены для встраивания в автоматическую линию изготовления сеток; Автоматическая подача поперечного и продольного прутков из бухт, правка и резка поперечных прутков; Автоматически выполняются 2 переменных шага (по заказу - 3) и предусмотрена возможность малого шага 50мм в месте резки сетки; В зависимости от загруженности питающей сети сварка осуществляется либо одновременным включением всех сварочных трансформаторов, либо автоматическим включением трансформаторов в 3 очереди; Применяется при производстве различных железобетонных конструкций и в крупнопанельном домостроении; Обеспечивается высокое качество сварки различных типоразмеров сеток из прутков круглого сечения гладкого или периодического профиля из низкоуглеродистых сталей; Подача сваренной сетки осуществляется автоматически кареткой с пневматическим приводом по заданной программе на несколько переменных шагов; Подвод сварочного тока односторонний; Регулирование сварочного тока фазовое (плавное) и ступенчатое переключателями обмоток сварочных трансформаторов; Защита от короткого замыкания и перегрева; Усилие сжатия обеспечивают пружинные прижимы.

Параметры Единицы измерения Величина Напряжение питания (50Гц) В 3х380 Потребляемая мощность кВА 300 Номинальный сварочный ток кА 3,5 Номинальный длительный вторичный ток кА 10 Наибольшая ширина свариваемой сетки мм 2650 Количество пар электродов шт 26 Количество трансформаторов шт 13 Диаметры свариваемые прутков - поперечных - продольных мм 3,0...6,0 3,0...8,0 Расстояние между осями - поперечных прутков - продольных прутков мм 50...400 100, 150,200 (50) Наибольшая производительность цикл/мин 30 Количество переменных шагов, автоматически выполняемых машиной шт 2(3) Усилие перемещения каретки подачи сетки даН 2000 Усилие сжатия электродов даН 200 Расход воздуха при номинальном усилии м3/10 цикл. 3,5 Расход охлаждающей воды л/ч 1600 Габариты машины мм 2840х4770х1540 Габариты шкафа управления мм 485х690х1650(х2) Масса машины кг 5800 Масса шкафа управления кг 160+190
