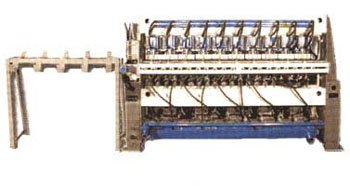

Предназначена для сварки арматурных сеток шириной до 2000 мм, с ячейкой от 100х100 до 300х300 мм из прутков диаметром до 8 мм. По заказу ячейка 30х80 мм. Прутки мерные и правленные.
Поперечные прутки подаются автоматически электроприводом из бокового подающего устройства, продольные прутки закладываются вручную; Применяется при производстве различных железобетонных конструкций и в крупнопанельном домостроении; Обеспечивается высокое качество сварки различных типоразмеров сеток из прутков круглого сечения гладкого или периодического профиля из низкоуглеродистых сталей; Подача сваренной сетки осуществляется автоматически кареткой с пневматическим приводом на один предварительно установленный шаг; Подвод сварочного тока односторонний; Регулирование сварочного тока фазовое (плавное) и ступенчатое переключателями обмоток сварочных трансформаторов; Защита от короткого замыкания и перегрева; Усилие сжатия обеспечивают пневматические приводы давления.

Параметры Единицы измерения Величина Напряжение питания (50Гц) В 3х380 Потребляемая мощность кВА 385 Номинальный сварочный ток кА 4 Номинальный длительный вторичный ток кА 8 Наибольшая ширина свариваемой сетки мм 2000 Количество пар электродов шт 20 Количество трансформаторов шт 5 Диаметры свариваемые прутков - поперечных - продольных мм 3,0...6,0 3,0...8,0 Расстояние между осями - поперечных прутков - продольных прутков мм 100...300 (30...300) 70...300 (30...300) Наибольшая производительность цикл/мин 10 Количество переменных шагов, автоматически выполняемых машиной шт 1 Усилие перемещения каретки подачи сетки даН 600 Усилие сжатия электродов даН 300 Расход воздуха при номинальном усилии м3/10 цикл. 0,9 Расход охлаждающей воды л/ч 1200 Габариты машины мм 2230х2645х1700 Габариты шкафа управления мм 600х930х1650 Габариты устройства подачи поперечных прутков мм 730х1242х1150 Масса машины кг 2200 Масса шкафа управления кг 195
